BIM放样机器人助力装配式机电安装
2021-08-28  来源:装配式建筑产业网  阅读:


西安易筑机电工业化科技有限公司(T/CAPE《装配式高效能源站工程技术规程》标准参编单位)是新兴的建筑行业机电安装工业化、科技化的创新型企业。成立于2016年,注册资金3500万元,总部位于西安周至县集贤产业园区。公司基于BIM技术,致力于建筑冷、热能源站房工厂化、标准化、模块化智造,充分发挥人才和技术资源优势,专注于为建筑、轨道交通等行业集成商提供装配式机房全过程解决方案。公司已经成功应用BIM技术完成西安发展大厦、巢湖万达广场、成都地铁5号线高峰站、深圳地铁10号线华南城站,西安地铁4号线五路口站等重点项目。



机电安装管线错综复杂,空间结构繁复多变,为了保证工程精度,BIM放样机器人,被引入到施工中,利用其快速、精准、智能、操作简便、劳动力需求少的优势,将模型中的数据直接转化为现场的精准点位。



主要硬件包括:

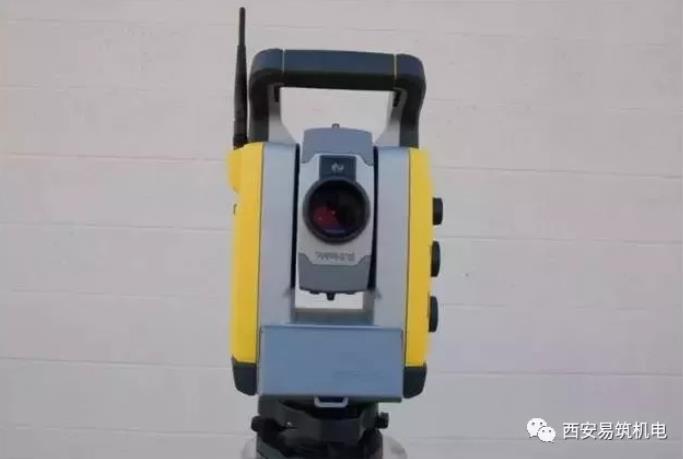

全站仪主机:用于指示、测量放样点位的设备。

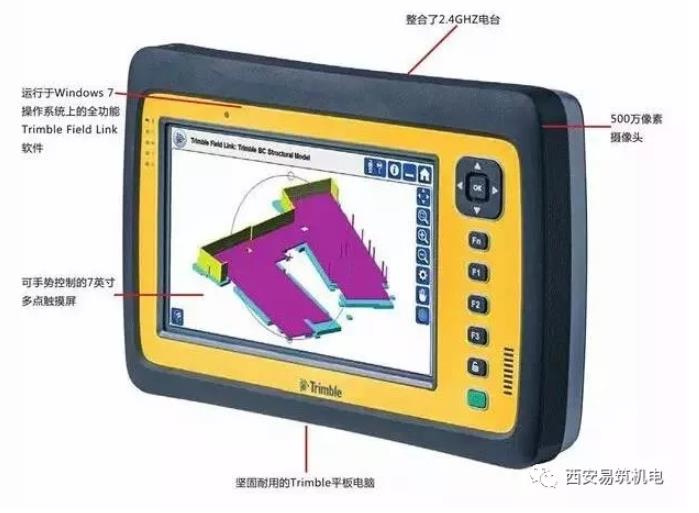

外业平板电脑:即手持终端,导入BIM模型后,用于控制、选择测量或放样点,可直观连接和设置全站仪。

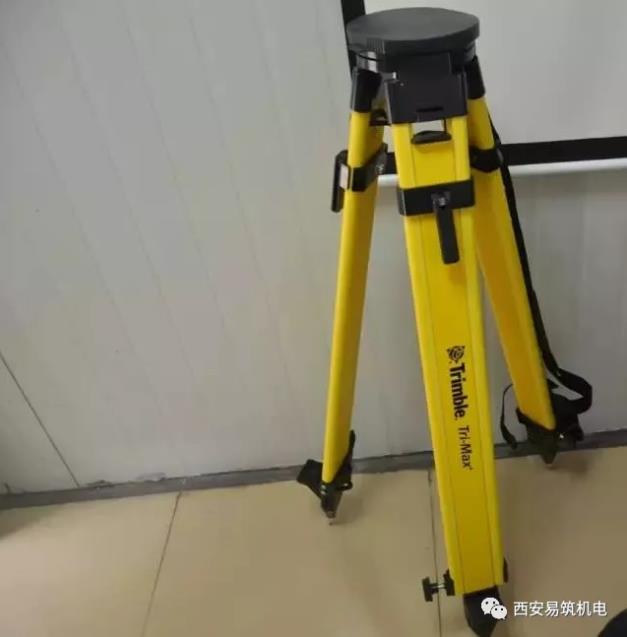

三脚架:支撑及固定全站仪主机,可根据需要调整高度及角度。

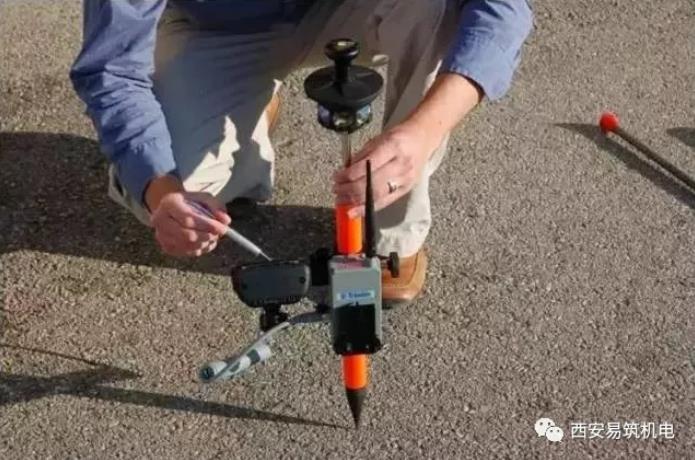

全反射棱镜及棱镜杆:用于点位在地面上测量及放样,与主机智能连接后准确定位,实时动态跟踪。

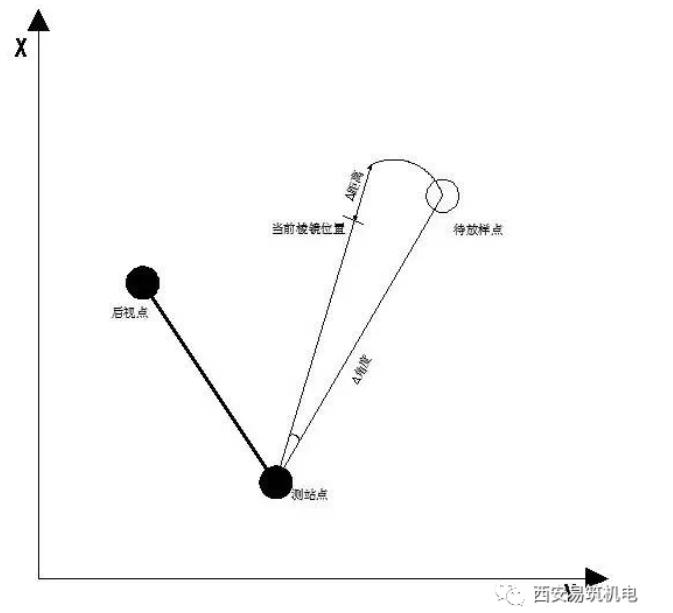

工作原理:

1、从BIM模型中设置现场控制点坐标和建筑物结构点坐标分量作为BIM模型复合对比依据,在BIM模型中创建放样控制点。

2、在已通过审批的机电BIM模型中,设置机电管线支吊架点位布置,并将所有的放样点导入软件中。

3、进入现场,使用BIM放样机器人对现场放样控制点进行数据采集,即刻定位放样机器人的现场坐标。

4、通过平板电脑选取BIM模型中所需放样点,指挥机器人发射红外激光自动照准现实点位,实现“所见点即所得”,从而将BIM模型精确的反应到施工现场。



以往通过传统的施工验收方法验收精度为厘米级,而使用BIM放样机器人辅助,验收精度可突破性地达到毫米级,更有利于提高施工验收的质量。同时,BIM放样机器人可通过无线网络将现场验收情况实时传递到办公室,实现远程验收同步保存实时的影像记录,确保验收过程精确可靠。
