西安浐灞生态自贸中心换热机房
项目简介:换热机房位于地下二层,建筑面积280㎡,分段式+模块式安装。
主要设备:板式换热器10台,循环泵13台(Q=80m³/h,H=15m,N=5.5kw四台;Q=120m³/h,H=35m,N=18.5kw三台;Q=4m³/h,H=18m,N=1.55kw两台;Q=12m³/h,H=16m,N=2.2kw两台;Q=12m³/h,H=26m,N=2.2kw两台;),分集水器各1台、全程水处理器5套、加药装置5套、真空脱气装置4套、定压补水泵2台,预制加工管道(DN50~DN350)总长790余米。
项目图片:

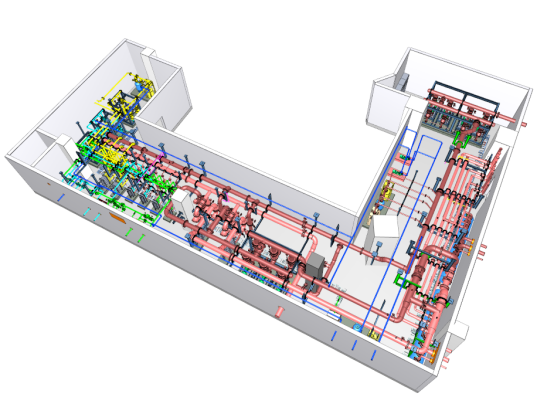

换热机房整体BIM模型图

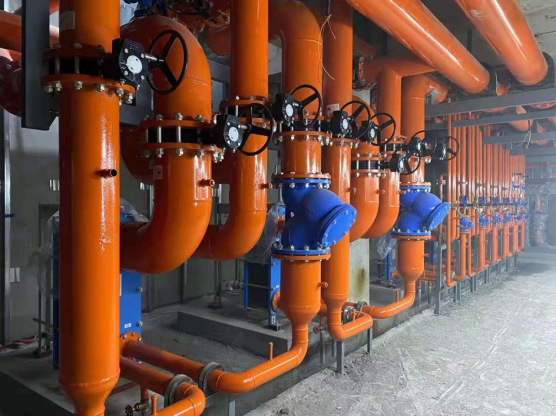

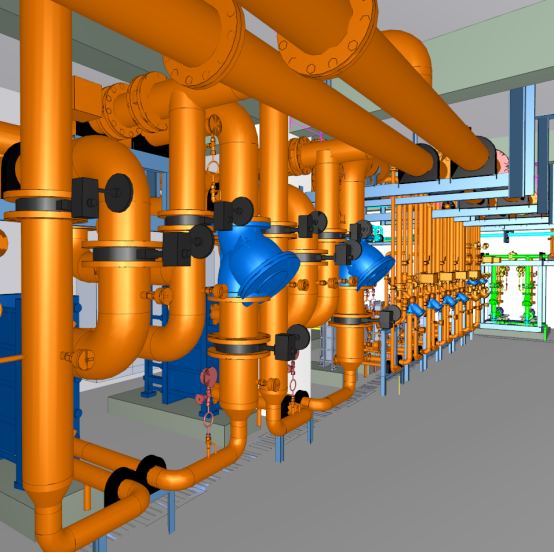

机房局部现场与模型对比图
机房局部现场与模型对比图
