▲国家雪车雪橇中心
国家雪车雪橇中心位于北京2022年冬奥会延庆赛区西南侧,将作为雪车、雪橇比赛场地,是冬奥会中设计难度最高、施工难度最大、施工工艺最为复杂的新建比赛场馆之一。馆内赛道分为54个制冷单元,全长1975米,垂直落差超过121米,由16个角度、倾斜度都不同的弯道组成。该赛道是世界第17条、亚洲第3条、国内首条雪车雪橇赛道。
雪车雪橇项目被誉为“雪上F1”,是冬奥会中速度最快的项目,同时也是对场馆的各项硬性指标要求最高的项目,包括场馆内的温湿度、气流组织和舒适度等“看不见”的指标。环都拓普针对馆内不同功能区域提出了不同的新风/空调系统解决方案。
在赛道区域,为保证送入赛道区空气的温湿度相对恒定,环都拓普针对性采用了调节精度高的直膨空调系统。相较于传统的水空调系统,直膨空调系统的温湿度调节响应速度更快,可以满足赛道区的温湿度调节要求。延庆区位于北京西北部毗邻张家口,冬季室外温度较低。为确保相对密闭空间内在设计室外温度-16℃的条件下直膨空调室外机仍能正常工作,环都模拟分析了直膨空调外机在实际布置安装条件下的CFD气流,模拟结果显示室外机的最低回风温度为-16.4℃,满足连续运行条件。空调系统的室外机也采用了多用少备的模块组合,多台室外机并联工作少量室外机作为备用,充分保证系统运行的稳定性。除此之外,多用少备的模块组合也可以实现多个室外机模块均衡运行,最大限度延长室外机的使用寿命,为客户创造更多价值。

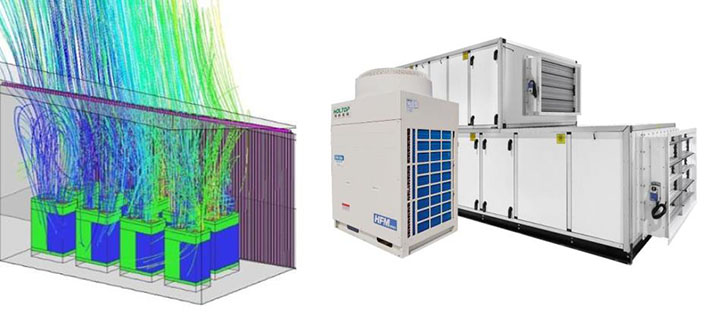

▲CDF气流分析 ▲环都直膨式空调机组
在人员密集的非赛道区域,环都拓普提供了传统且经济的新风系统方案,直接采用传统热回收空调系统和冷凝排风机组进行通风换气。相较于传统热回收空调机组,环都冷凝排风机组在国家雪车雪橇中心场馆大规模使用更加体现“绿色冬奥”理念。传统板式热回收+冷凝排风热回收的双重热回收组合,将馆内排出空气的能量大限度交换给新风,减少能源浪费。不仅如此,基于直接蒸发冷却的热回收技术还能对送入馆内的新风深冷或充分再热,保证馆内通风换气的同时不会造成较大的温度冲击。
