美的智慧贯穿《中国高效空调制冷机房发展研究报告(2021)》
2022-09-29  来源:装配式建筑产业网  阅读:

【装配式建筑产业网 讯】2019年,国家发展改革委等七部委联合印发的《绿色高效制冷行动方案》中对大型公共建筑制冷系统提出了明确要求。一直以来,相关研究均表示空调制冷机房运行能效普遍较低,存在较大的节能空间,但空间到底有多大却鲜有实际的统计数据;同时,以往报告中对于高效空调制冷机房先进示范工程的实际效果阐述也缺乏具体实测数据来体现其“高效”程度。

为落实《绿色高效制冷行动方案》,规范高效制冷行业的稳定、高质发展,在国家发展改革委等七部委和中国建筑节能协会各位领导的大力支持下,中国建筑节能协会暖通空调分会联合相关领域50余家单位,共同推出《中国高效空调制冷机房发展研究报告(2021)》(以下称“报告”)。报告通过对国内外高效空调制冷机房系统的应用技术研究和案例分析,提出了适合我国国情的高效空调制冷机房系统应用技术体系,将积极促进我国空调制冷机房能效和智能化控制水平提升,从而推动相关产业高质量发展和绿色低碳转型。

美的楼宇科技凭借自身的技术优势和制冷行业的深厚底蕴,参与编制了报告中多部分重要内容,涉及高效机房的产品及系统、调试、运维等方面,囊括各类新型技术和创新方案,并为报告提供了多个典型工程案例,为行业在寻找高效空调制冷机房实现路径时提供了重要启示。

多品类高效产品及系统

高能效设备和系统是高效空调制冷机房的实现基础。美的楼宇科技多年来致力于高效产品的研发创新,在离心机、螺杆机、控制系统等方面不断改良技术,推陈出新,旨在为客户提供绿色、节能、可靠的优质产品,为节能减排贡献力量。

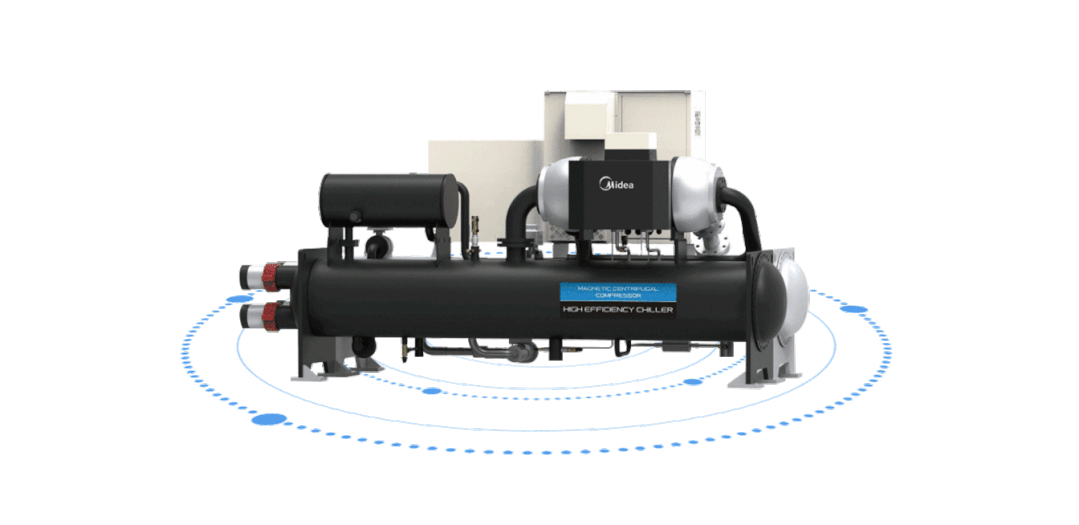

美的磁悬浮变频离心式冷水机组

美的磁悬浮变频离心式冷水机组具备无油高效、稳定可靠、宽域运行、低噪环保、节省费用等多项特点,应用了美的积累多年的航天气动技术、磁悬浮轴承控制技术等多项核心技术,实现了全系列机组达到国家一级能效,可全面应用于机场、轨道交通、酒店、商业、新建或改造等多种建筑领域,为客户提供高效节能的绿色建筑解决方案。

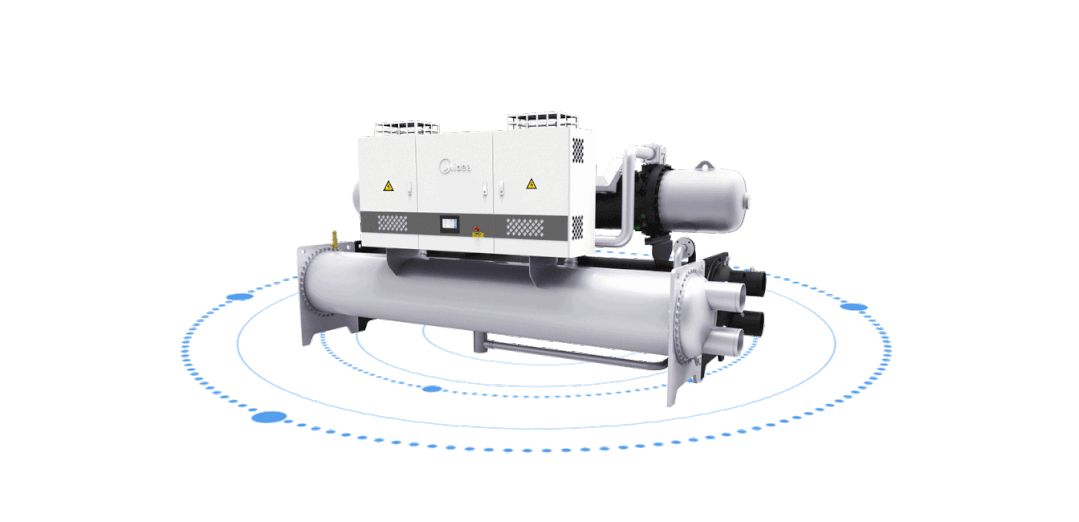

美的高效变频水冷螺杆式冷水机组

美的高效降膜式变频螺杆冷水机组采用高效半封闭螺杆压缩机及换热器,并通过先进的变频控制,可达到较高的综合能效比,以满足于节能的需求。同时,产品拥有多项专利技术,具有运行可靠、安全稳定等特点,可应用于空调系统负荷波动大、部分负荷运行时间较长的项目,如酒店、办公楼、医院、工厂和商场等大中型公共建筑和民用建筑。

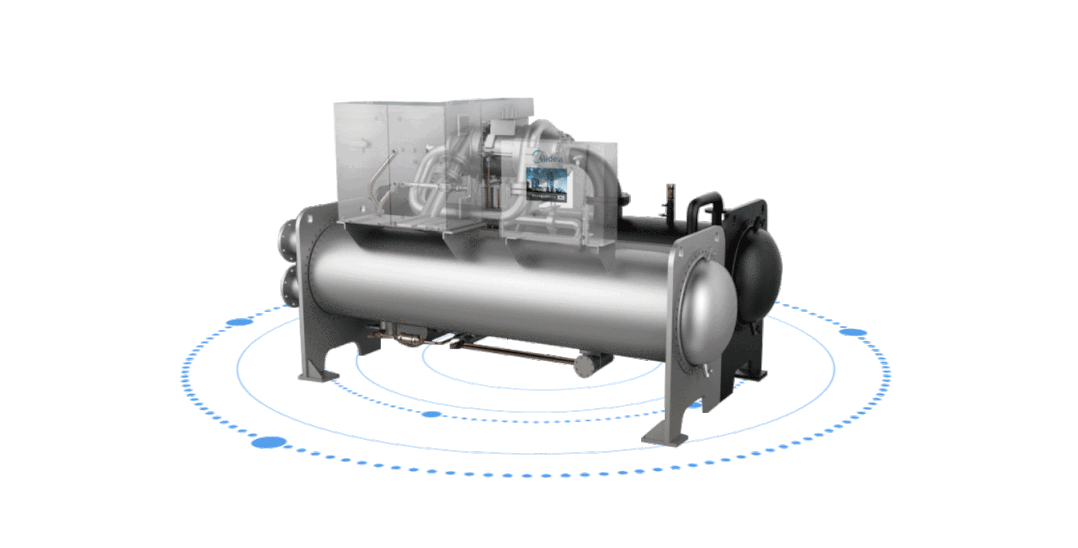

美的高效变频直驱降膜离心机组

美的CCWF-EV系列高效变频直驱降膜离心机组采用航天气动技术、水平对置压缩技术等多项国际领先的核心技术,突破了小冷量段离心机组能效瓶颈,从而实现了全系列机组达到国家双一级能效,具有高效节能、稳定可靠、宽频运行、静音环保、节省费用等显著特点,可广泛应用于医院、学校、工厂、体育场馆、轨道交通、机场、数据中心、节能改造等场景。

美的M-BMS超高效智能环控系统

美的M-BMS多智能体自适应高效节能控制系统,使用AI E+E(能效+环境)优化算法,通过智能控温、智能启停、智能控载、智能寻优及智能联动,实现系统全自动优化运行。同时设置了云能效管理平台,通过云端大数据接入,实时上传运行数据,使用大数据挖掘算法实现能效评估、系统诊断等功能。可实现中央空调制冷机房COP达到6.0以上,空调系统整体节能率达到30%以上的节能效果。

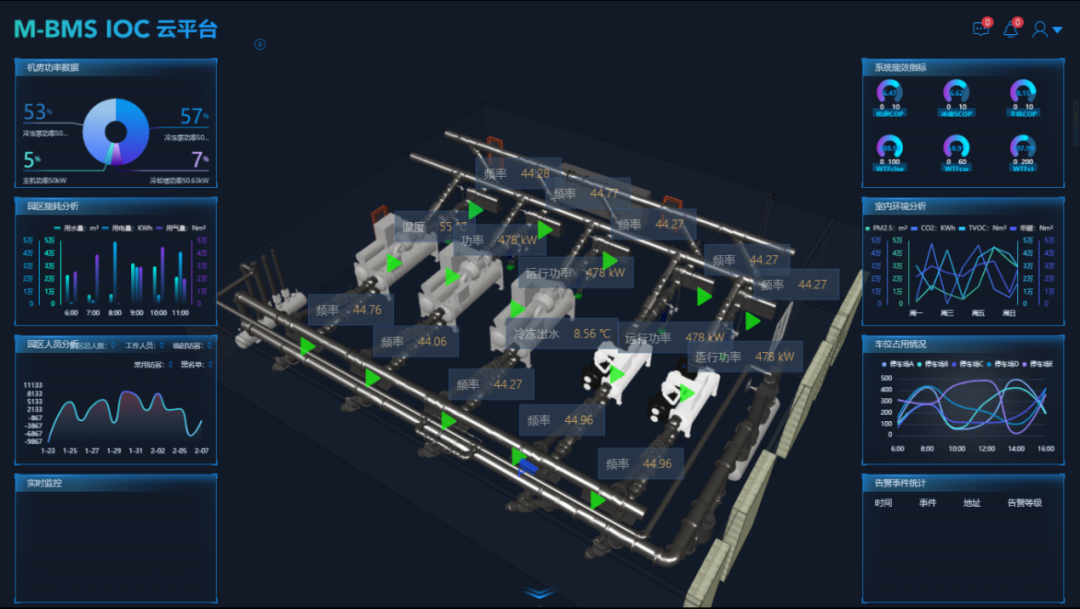

三维可视化运行管理界面

调试及智能运维方案

高效机房系统调试方案

实现高效空调制冷机房,安装完成后的调试非常关键。验收调试的目的是通过对设备的测试、调整和试运转,来检验设计、施工安装和设备性能等各方面是否符合设计和最终使用中关于高效空调制冷机房的性能要求。验收调试内容包括相关空调系统验收调试、控制系统调试与系统联合运行调试的技术要求等。

为达到系统运行安全(人身、设备、使用的安全)、正常(无运行事故发生的正常)、保证(系统中所要求运行参数的保证)的目的,确保工程进度及质量,美的楼宇科技编制系统调试方案说明,为调试运行操作人员提供在调试运行中避免出现各种事故的可能及出现各种问题的处理方法。


高效机房智能运维管理

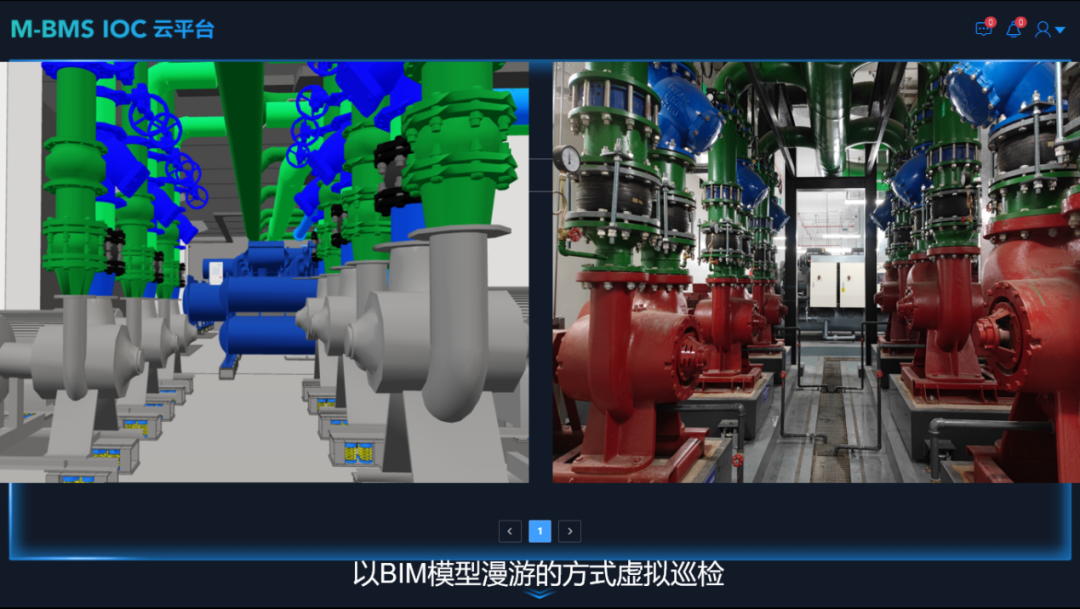

美的M-BMS IOC智慧运营中心的三维可视无人值守机房管理是基于BIM模型的运维管理,利用BIM模型的可视化3D空间展现能力,以BIM模型为载体,融合物联网的实时运行数据,将各种零碎、分散、割裂的信息数据,包括建筑本身的基本信息、暖通设备、能源等,进一步引入到楼宇的日常运维管理功能中,创造一个基于BIM模的建筑空间与设备运维管理。


管理人员可以通过M-BMS IOC智慧运营中心的BIM 3D平台更直观、清晰的了解建筑信息、实时数据、历史数据等相关信息,通过长度、宽度、高度、时间、成本、设施等6D维度,并以建筑物生命周期履历资讯为运作主轴,对建筑的运维进行全面地管理,从面实现对建筑的空间、设备资产等进行科学管理,提供更好的维护方案,从而节省劳动力和时间。最终实现如设备运行管理、能源管理、安保系统、租户管理等。


美的高效机房标杆案例

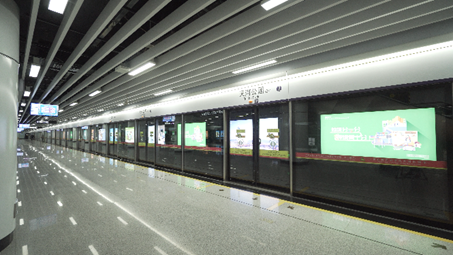

广州地铁天河公园站

天河公园站是广州地铁11号线、广州地铁13号线和广州地铁21号线的换乘车站,是广州地铁已建或在建车站中目前为止规模最大的地铁站,也是亚洲最大的地铁站。

美的超高效智能环控系统从冷源到末端进行了整体系统优化。针对冷源设备,制冷机组采用美的高效变频直驱降膜离心机,实现全负荷段高效变频供冷,蒸发器采用三流程设计适用于大温差小流量工况;针对输配系统,空调冷冻水供回水温度设计为7/14℃,采用大温差、低流量设计降低输配系统能耗;制冷机房内管路连接形式进行了优化,并通过加大管径、采用低阻力阀件等措施降低管路阻力;末端采用美的大温差低阻力组空、空调箱及风机盘管末端,充分利用换热面积被动节能。超高效智能环控系统实现空调系统全自动风-水协调智能优化运行,基于负荷预测的末端变频控制,可以防止冷量过度供应或迟滞供应。

经国家级权威检测机构“中国空调设备质量监督检验中心”基于监控系统采集的2020年制冷季历史数据,对天河公园站空调系统全年能效进行分析的结果表明:冷水机组全年能效比为7.77,机房全年能效比为 6.30。

广州地铁天河公园站

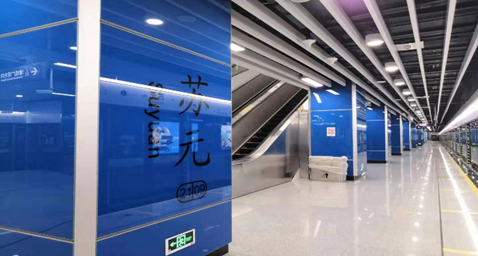

广州地铁苏元站

广州地铁苏元站是广州地铁21号线与6号线的换乘站。美的超高效智能环控系统从冷源到末端进行了整体系统优化,针对冷源设备,制冷机组采用美的高效变频直驱降膜离心机,实现全负荷段高效变频供冷,蒸发器采用三流程设计适用于本项目的大温差小流量工况;冷凝器加装端盖在线清洗装置保证长期高效换热;冷冻水泵、冷却水泵采用变频调节运行;采用大温差、低流量设计降低冷冻水输配系统能耗。

经国家级第三方权威检测机构基于监控系统制冷季历史数据,对苏元站环控空调系统能效进行统计,冷水机组全年能效比为7.53,机房全年能效比为6.04。

广州地铁苏元站

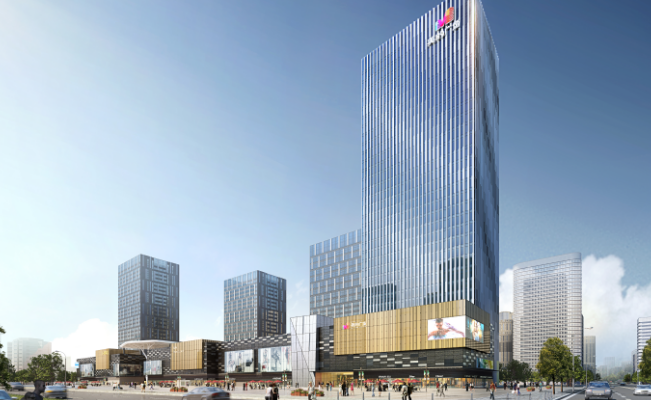

广东佛山悦然广场

佛山悦然广场是集大型超市、高档购物中心、超甲级写字楼、公寓于一体的商业综合体,被誉为“南粤生活品质之都”,也是美的楼宇科技smart in one楼宇解决方案的服务代表作。

本项目冷源采用美的双一级高效变频直驱降膜离心机,整机在全负荷段高能效变频供冷,达到更高的冷源生产效率;冷源采用大温差设计后水泵冷冻扬程可降低到约为31.5米,从而减小水泵的选型;冷却泵扬程选型可减少到26m之内,并采用变频运行;在冷量输送链端,通过BIM精细化制图及施工督导,优化机房内接管,通过采用斜管连接及采用低流阻管道和阀件获得更低的管路水阻;控制系统采用美的M-BMS多智能体自适应节能控制系统,从系统效率最大化角度优化系统运行;该项目还设置了M-BMS云能效智慧运维平台,通过云端大数据接入,实时上传运行数据,使用大数据挖掘算法实现能效评估、系统诊断等功能。

经国家级第三方权威检测机构现场检测,空调冷源系统全年能效比为6.71,环控系统开启工况相对于关闭工况,冷源系统节能率为38.2%。

佛山悦然广场

高效机房比普通机房能效水平提升50%以上,市场大规模推广后可以有效减少碳排放,改善生态环境,助力国家双碳目标的实现。中国建筑节能协会会长武涌认为,本报告将有助于进一步提升我国空调制冷机房的能效水平和智能化控制水平,推动绿色高效制冷行动方案的快速实施。

而在高效机房领域,美的楼宇科技已形成了一套完整的高效制冷机房综合解决方案,可以为客户提供方案咨询、设计优化、设备供货、安装与集成、系统调适以及长期运维等全流程服务,并在轨道交通、商业综合体、酒店、数据中心等多个建筑领域成功应用,切实降低建筑能耗,推动行业绿色发展。
